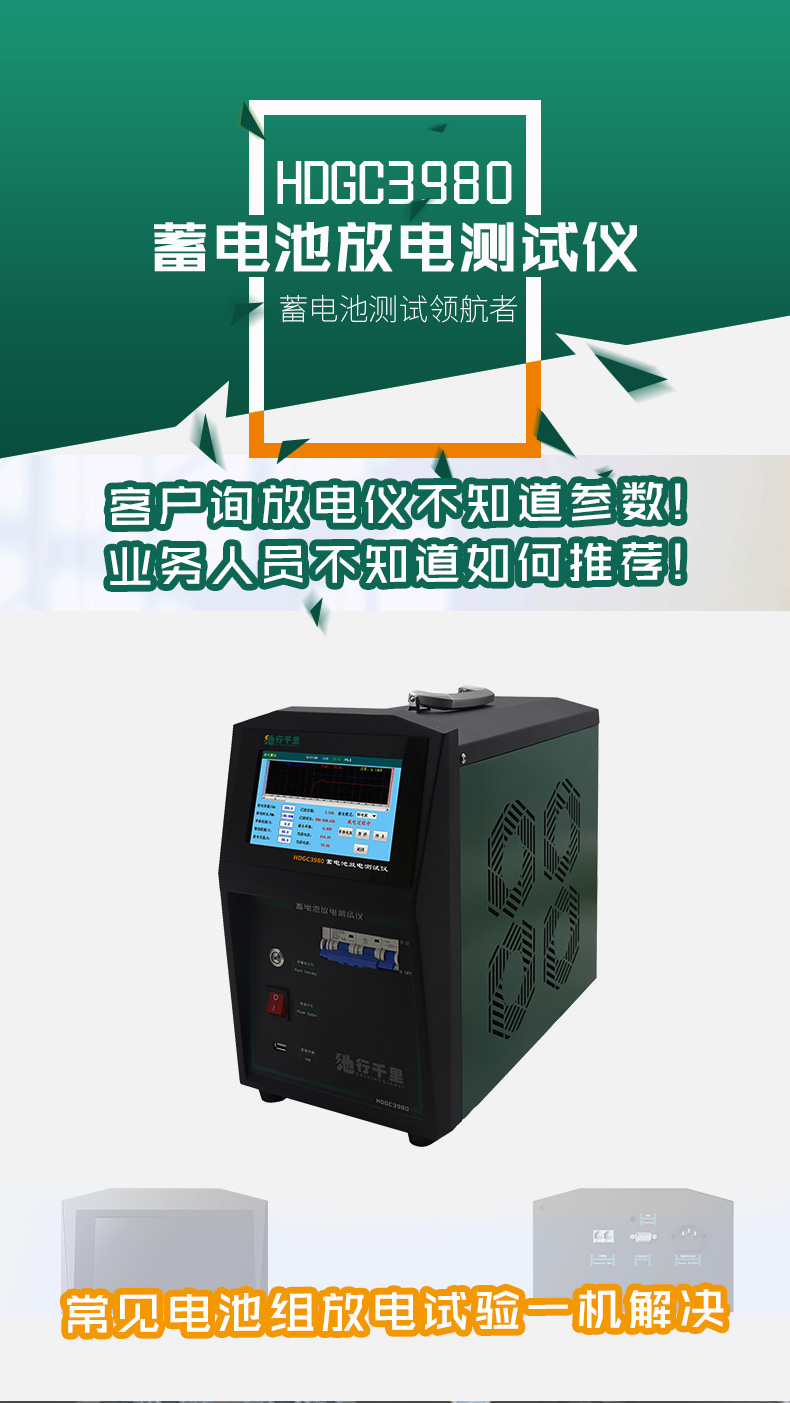

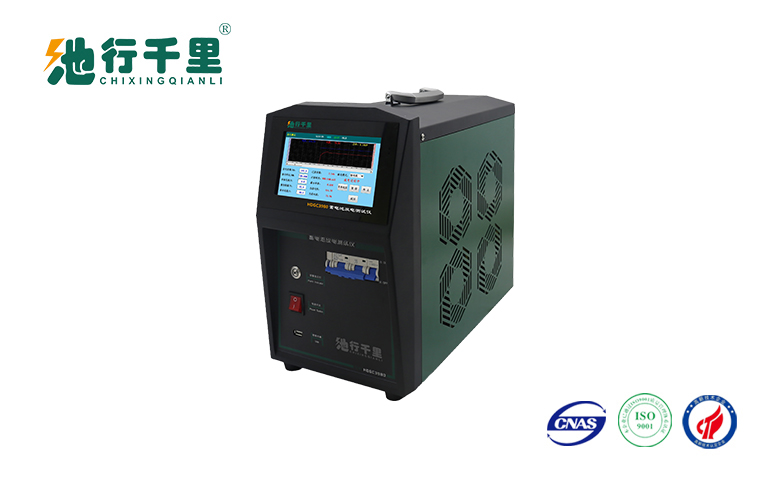

產品名稱: HDGC3980 蓄電池放電測試儀
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
  • 產品概述
  • 詳細參數
  • 細節描述
  • 產品選型
  • 產品視頻

? ? ? ?HDGC3980系列蓄電池組放電測試儀用于快速解決電池組核對性放電實驗、容量測試、電池組日常維護。儀表可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數;適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電,同時也可檢驗蓄電池的儲電性能及負載容量等;具有操作簡便、放電安全等優點是通訊基站、變電站、軌道交通、水力發電站以及UPS機房等進行電池測試運維的理想選擇。





選用7寸高清觸摸屏:分辨率1024×800,高清顯示,觸控板采用軍工級多層復合薄膜電阻式觸摸板,抗干擾能力強,特別適用于電站、蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。背光式中文顯示面板,在任何環境下,均可清晰正常顯示數據。



多項安全保護功能:過流保護、短路保護、溫度過高、極性反接等保護功能。



具備多項告警功能:使用過程中出現異常問題,如電壓過高、欠壓、電流超出測量范圍、風扇故障等能實時發出警告并停止放電,不損壞儀表和相關檢測設備。



操作智能化設計:配備快速對接插孔,連接簡單,測試全程自動記錄、智能分析,無需人工干預。



具有并機使用功能:能多臺并機使用,滿足300A以上的放電電流需求。



具有快速核容分析功能:可通過3-5分鐘的快速放電預估蓄電池的剩余容量。



采用高分子聚合物正溫度系數電阻:功耗小,抗浪涌能力強,避免紅熱現象安全系數高,具有過流自保護功能。



主控板采用進口意法半導體公司(STMicroelectronics)的高性能ARM為CPU:性能穩定、頻率高、功能強大,放電過程采用雙CPU冗余設計,主副CPU協同工作,主CPU負責指令的運算與處理,副CPU負責報警監測與過程控制,當出現應急狀況時主副CPU會同時鎖定輸出,當主副CPU其中一個出現指令運算異常時,另一個可以繼續關閉輸出,保護測試的安全可靠性。



放電參數預設功能:內置多種常用的放電模板,滿足不同類型電池的參數設置,模板數據掉電可保存,上電即可直接開始測試,無需頻繁設置參數,讓測試操作更簡單。

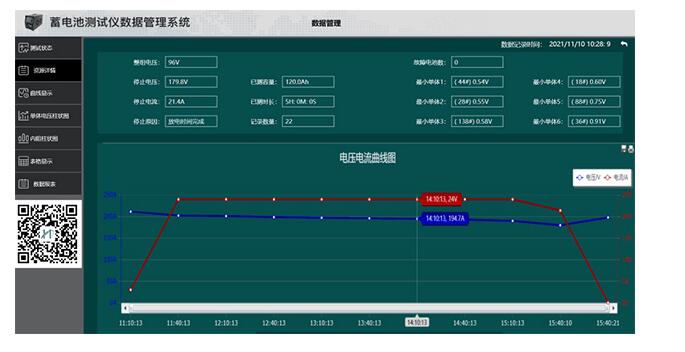

配備專業的分析軟件:能同時顯示電壓、電流曲線、單體電池柱狀圖數據表格等,可自動生成EXCEL/WORD文檔格式、并可打印、生成測試數據報告。

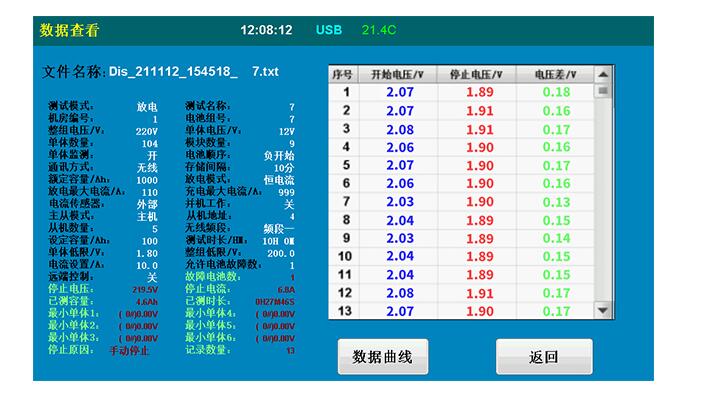

具有強大的存儲功能:內置16G存儲空間,可存儲多達1000組放電數據,支持歷史放電數據進行查看、分析、刪除等管理動作,外置16G數據讀卡器,可通過USB接口,將放電過程的數據進行拷貝,導入電腦中,透過上位機管理軟件對電池放電的過程進行分析、可生成相應的數據報表。使數據的轉存更加方便。

放電可設定多個終止條件:放電容量到、放電時長到、單體電壓閾值 ,整組電壓閾值,其中任意一個測試條件達到后會自動停止放電,以及過電壓、過電流、過溫、數據存儲異常、電壓測試端子反接等多種測試故障報警顯示。

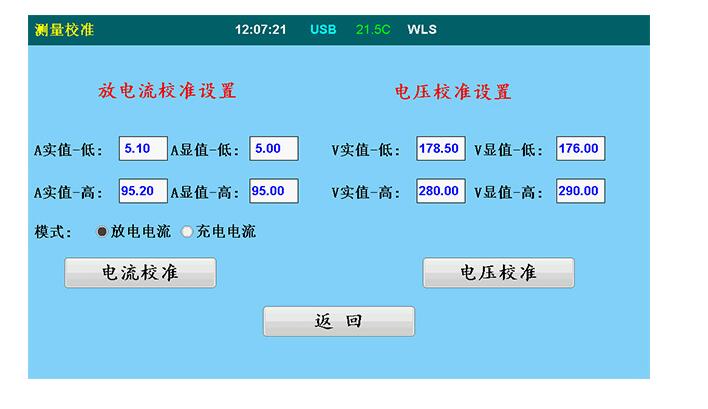

自帶校準功能:儀器帶有電壓電流校準修正功能,可對測量值進行校準修正,保證測量精度。該功能尤其適用于對儀器讀數與現場儀表有一致性要求時使用。

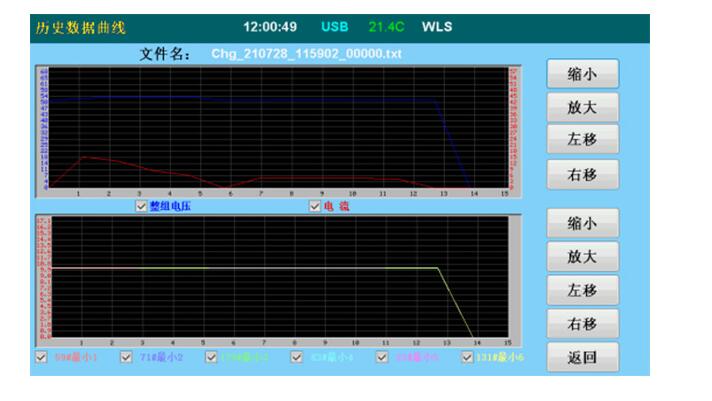

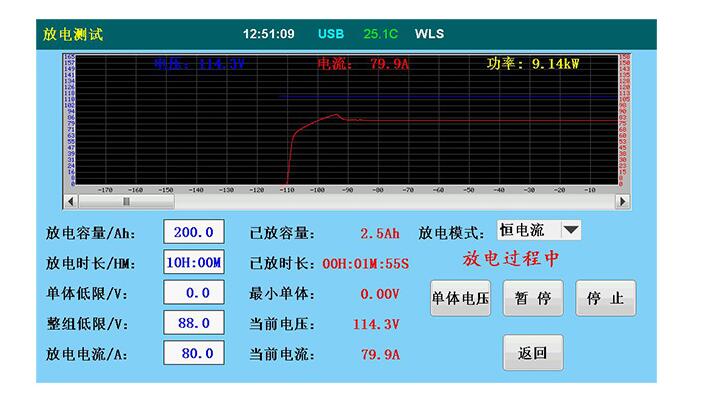

具備曲線查看功能:通過數據管理界面的歷史數據曲線功能,可將內置的數據文件以圖表和波形圖的形式進行回看查詢。


HDGC3980
產品型號 48V系統 110V系統 220V系統 380V系統 480V系統
放電電壓 32~60V 80~132V 176~270V 300~460V 380~580V
放電電流 0~300A 0~100A 0~100A 0~40A 0~30A
儀器功能特性
顯示功能 7寸LCD液晶觸摸屏,分辨率1024*800
電壓測量精度 ±0.5%FS+0.1V
電流測量精度 ±1%FS+0.1A最大量程100A
放電電流顯示精度 0.1A
數據保存容量 內置:16Gbit FLASH;外置16G儲存
數據通訊 RS485*3;USB*1
工作模式 恒流/恒功率,可并機/從機控制
保護性能(液晶顯示提醒+蜂鳴器告警)
主機保護功能 過溫、過流、電流失控觸發停機保護
反接保護功能 極性接反聲光告警提示
異常保護 電源線掉電、主電纜掉電
過溫保護 內置溫度傳感探頭,溫度超過75℃,設備自動停止放電
急停保護 外置空開斷路器,用于緊急停機保護
工作環境
散熱方式 強制風冷
溫度 工作溫度范圍:-5~50℃貯藏溫度:-40~70℃
濕度 相對濕度:0~90% (40+2℃)
海拔 額定海拔≤4000米
工作電源
電壓 單相三線制:220V AC (-20%~+30%),頻率:45~65Hz
耐壓測試 輸入一機殼:2200Vdc 1min
輸入一輸出:2200Vdc 1min
輸出一機殼:700Vdc 1min
安全性 滿足EN610950

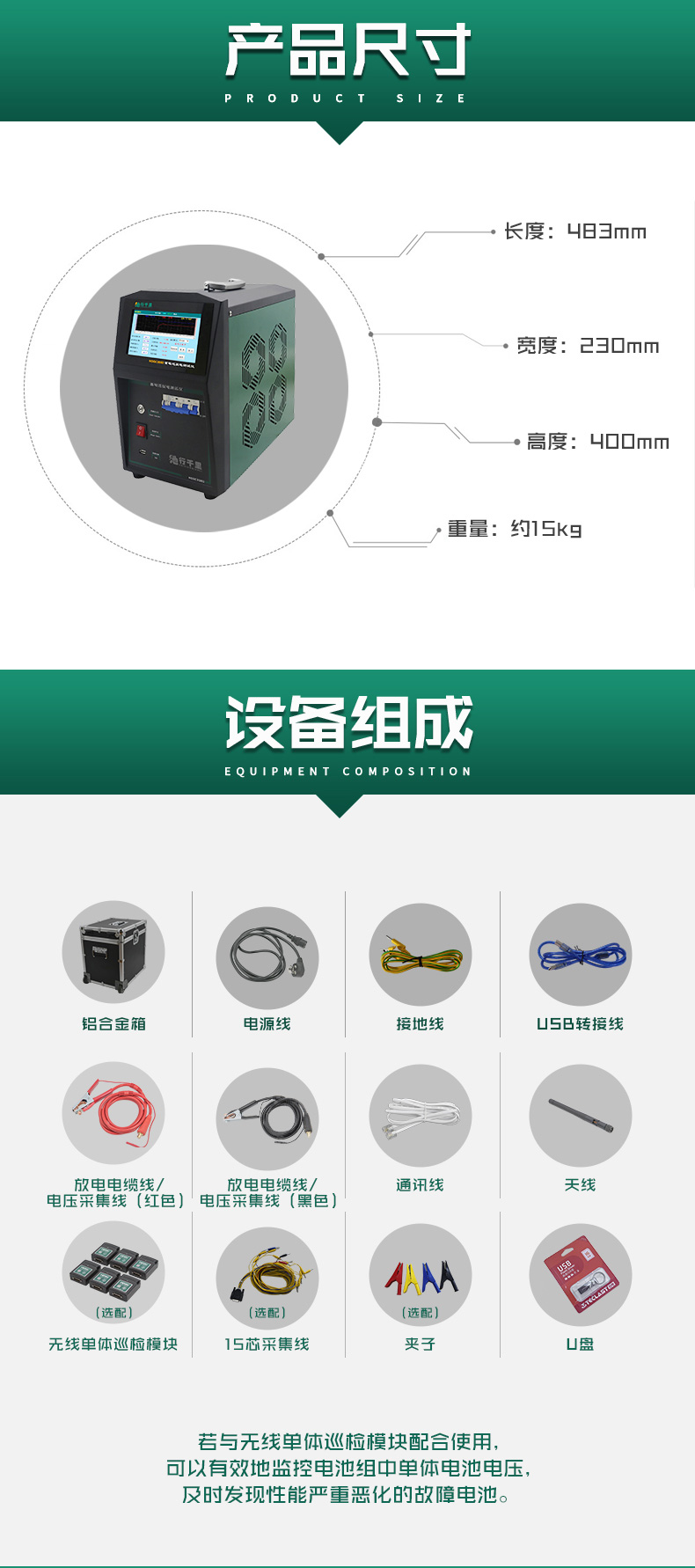

儀器尺寸(mm) 438*215*318 461*225*390 613*225*390 461*225*390 461*225*390
設備重量 13KG 16KG 20KG 16KG 16KG
電纜接線 電纜快接插頭(紅正黑負),尺寸:電流mm2*3米,正負各1根

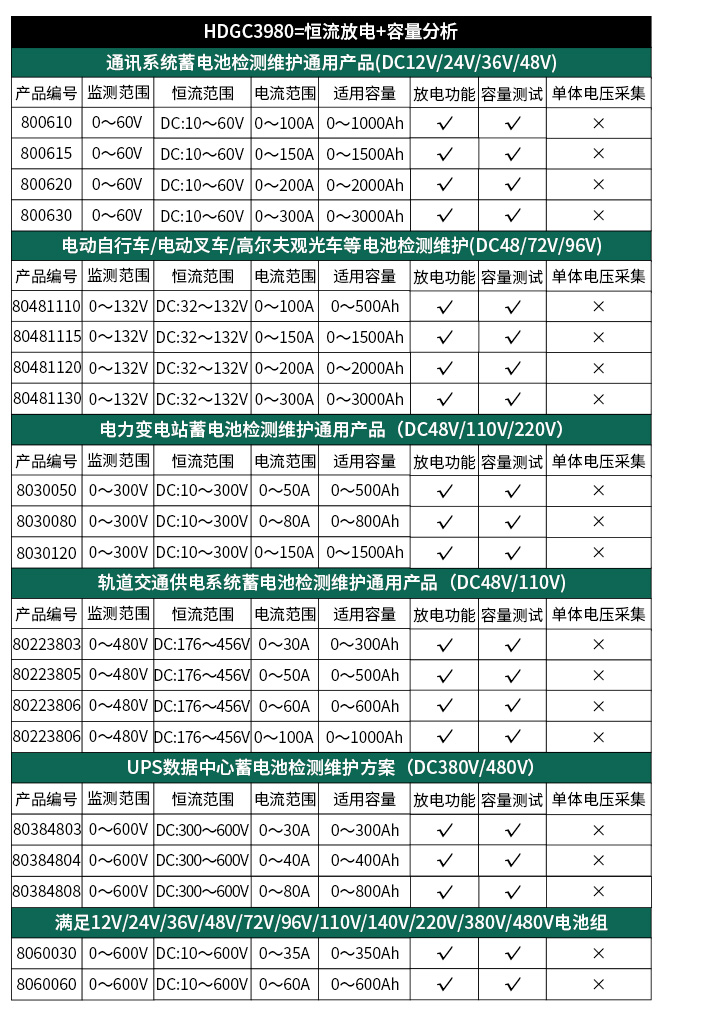

HDGC3980=恒流放電+容量分析測試
產品規格 適用電池組容量 電壓等級
48V 50A 0~500Ah 48V
48V 100A 0~1000Ah
48V 150A 0~1500Ah
48V 200A 0~2000Ah
48V 300A 0~2000Ah
110V 30A 0~300Ah 80~132V
110V 50A 0~500Ah
110V 100A 0~1000Ah
110V 200A 0~2000Ah
220V 30A 0~300Ah 176~270V
220V 50A 0~500Ah
220V 100A 0~1000Ah
220V 200A 0~2000Ah
380V 30A 0~300Ah 300~460V
380V 50A 0~500Ah
380V 100A 0~1000Ah
380V 150A 0~1500Ah
480V 30A 0~300Ah 380~600V
480V 40A ?0~400Ah
480V 80A ?0~800Ah
更多規格請直接致電400-027-1996
