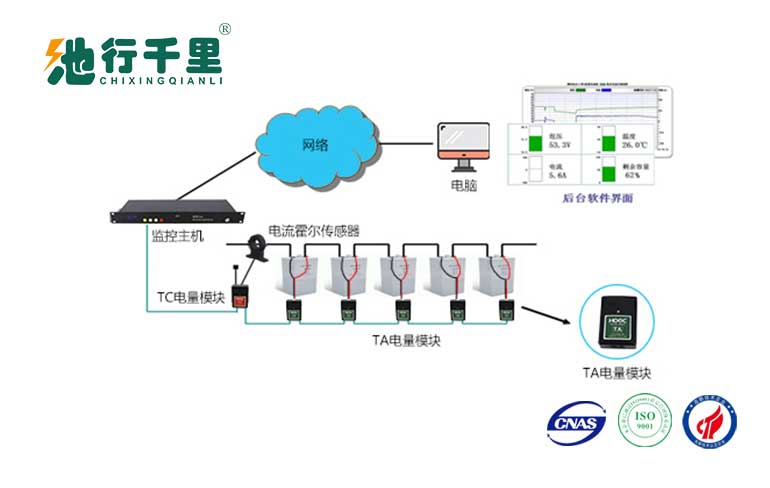

? ? ? ?HDGC3930蓄電池監測系統一般由TA模塊、TC模塊與監控主機組成，監控主機帶LCD顯示，并可以將數據通過RS485或網絡口上傳。遠程監控時，可以用一臺計算機通過網絡或串口連接到蓄電池監測設備上，該計算機上需安裝專用監測服務軟件，提供數據查看及遠程控制。另外根據現場具體情況可能還包括安裝機柜等。

? ●在線監測單體電池電壓、單體內阻、單體電池溫度、組壓、充放電電流；

? ●超限時自動告警；

? ●現場顯示功能；

? ●可通過RS485或網絡口上傳數據；

? ●帶兩個干接點輸出。

? ●帶兩個數字量輸入。

? ? 可選功能：

? ●7寸顯示器；

? ●協議轉換器（串口轉以太網）。

? ● 收斂主機顯示界面:歷史數據查看、參數設定、數據校準、告警分析、系統設置等。

? ● 電池組端總電壓、電流顯示。

? ● 單體壓、內阻、溫度等實時數據界面

? ● 參數設置界面

? ● 報警記錄

? ● 內阻校準界面

主要技術參數

工作環境

工作溫度： -5℃～60℃

相對濕度： 5％～95％

大氣壓強： 86～106kPa

監測能力

每組最大為40節/12V、120節/2V，一個監控主機最多管理二組電池。

監測范圍

2V、6V、12V電池，容量小于2000AH

電源要求

TA模塊：DC8-24V供電，由監控主機供電，0.5W

TC模塊：DC8～24V供電，2W

監控主機：85～264VAC,100V～370VDC, 50W

保護

測量回路與電源回路帶保險絲

測量范圍及精度

組壓：20～800V，±(0.5%+0.2V)

單體電壓：1.5～3V，±(0.1%+1mV)

9～16V，±(0.1%+10mV)

單體電池內阻：0～65535uΩ

±(2%+3 uΩ)(2V電池,重復精度)

±(2%+30uΩ)(6V、12V電池,重復精度)

分辨率為3 uΩ

電池內部溫度：5℃～+60℃，±1℃

充放電電流：0～500A(可選), ±2%（最大量程）

通信接口

TA模塊：RS485口，支持MODBUS協議，每個RS485總線最多支持120個設備

監控主機：帶RS485網絡口，支持MODBUS/RTU、MODBU 協議

絕緣耐壓 ???

2000VAC

耐久性&認證

MTBF：100,000小時 ??

安裝方式

TA模塊/TC模塊/轉換器：直接粘貼到電池上或安裝到固定條上

監控主機：19英寸機柜或電池架上固定

重量

TA模塊115g ?TC模塊120g ?

監控主機 1.5Kg

變更記錄

A0版 （20130124）：發行版。

A1版 （20150402）：修改為新監控主機。

A2版 （20190309）：TA修改為外部供電版。

通信接口

TA模塊：RS485口，支持MODBUS協議，每個RS485總線最多支持120個設備。

監控主機：帶RS485網絡口，支持MODBUS/RTU、MODBU 協議。
